g1=Stepgenerator
g2=150VDC
g3=0V
Heizung 12,6V zwischen Pin 3 und 4
|
g1=Stepgenerator g2=150VDC g3=0V Heizung 12,6V zwischen Pin 3 und 4 |
| Typische Betriebswerte | |
 |
16,4mA 100V 0V 100% 10,3mA 100V -1V 100% 6.1mA/V |
| Eine originale Soll Kennlinie |
| Nr.1 GE |
 |
 |
15,8mA 100V 0V 96% 9,5mA 100V -1V 6,3mA/V |
| Nr.2 GE |
 |
 |
14,6mA 100V 0V 89% 8,7mA 100V -1V 5,9mA/V |

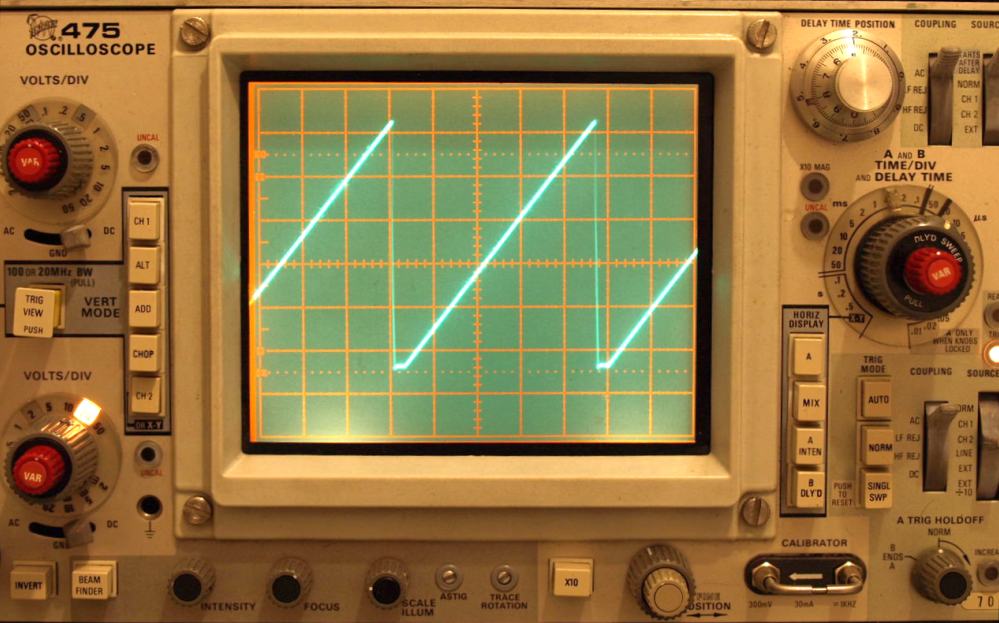

Mit dem Oszilloskop messen wir
hier die Anodenspannung an V861. Hier im Sweep Generator wird die
zeitliche Ablenkung für die Horizontal Ablenkplatten erzeugt,
erwartungsgemäß treffen wir hier auf höhere
Sägezahnspannungen.
Man muss es hier nicht genau wissen, der Bereich ist ausreichend genau bekannt, jedenfalls werden große Bereich der Kennlinie durchfahren, diesen Bereich wird die folgende Messung abdecken. |
Type 556 Serial 700532NeubestückungSweep Generator |
|

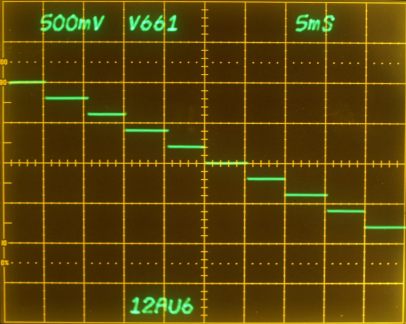

| Upper Beam V661 Nr. 1 GE |

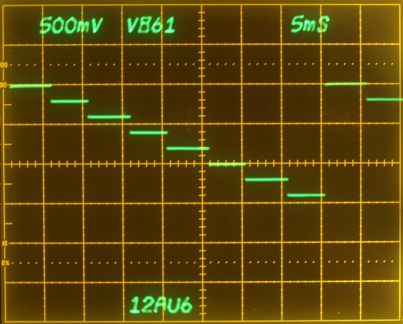

Lower Beam V861 Nr. 2 GE |
 g2=100V, g3=0V |
 g2=100V, g3=0V |
 |
 |
| Schöner Kennlinien Verlauf bis in die niederen Spannungsbereiche hinein, selbstverständlich muss hier nichts gepaart werden, sondern nur nach möglichst guten und kräftigen gesucht werden. | |
| Nr. 3 TFK neu Ersatz für V661 (Data Label U 3101301) |

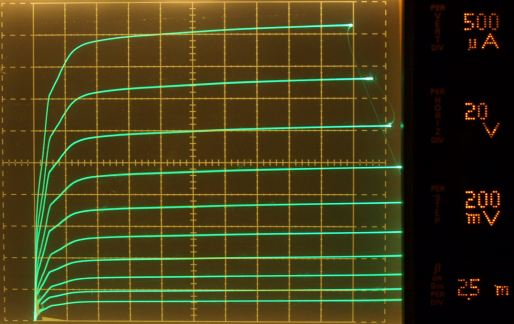

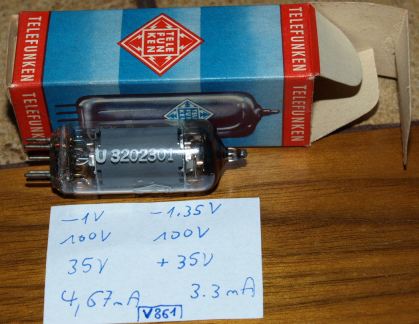

Nr. 4 TFK neu Ersatz für V861 (Data Label U 3202301) |
 g2=100V, g3=0V |
 g2=100V, g3=0V |
 |
 |
| Die beiden Herren aus Ulm sind noch etwas kräftiger als die alten GE, da sie dazu auch neu sind erhoffe ich mir von ihnen noch eine ordentliche Laufzeit. Die beiden stammen aus dem gleichen 15er Los, das auch für die CA Einschub Erneuerung verwendet worden ist. Dort ist schon im Niederspannungsbereich aufgefallen, dass die GE in diesen Bereichen einfach eine bessere Figur macht ohne Knicke und Ecken, aber auch bei dieser Anwendung in der Zeitbasis spielt das keine Rolle, da diese Kennlinienbereich nicht benutzt werden, laut Oszilloskop Messung. Der Nutzung der leicht höheren Stromverstärkung und die Erwartung an diese Neuware wurde der Vorzug vor den alten gegeben. | |
| Endlich zwei sehr gute gefunden, die im Oszilloskop eine gute Figur machen. Aber eines muss man sich mal überlegen: es benötigte insgesamt ca. 30 Stück NOS Glaswaren Artikel, die dazu alle noch das schöne Bundesvögelchen tragen durften, um lediglich zwei Stück davon zu finden, die noch stärker als das Datenblatt sind, was für eine jämmerliche Ausbeute. Es waren einige 60-80% NOS Luschen mit dabei, die meisten lagen so bei ca. 80%. Die statistische Auswertung erspare ich mir. |
